LYV®एक पेशेवर औद्योगिक वाल्व निर्माता ने इसे पेश किया है

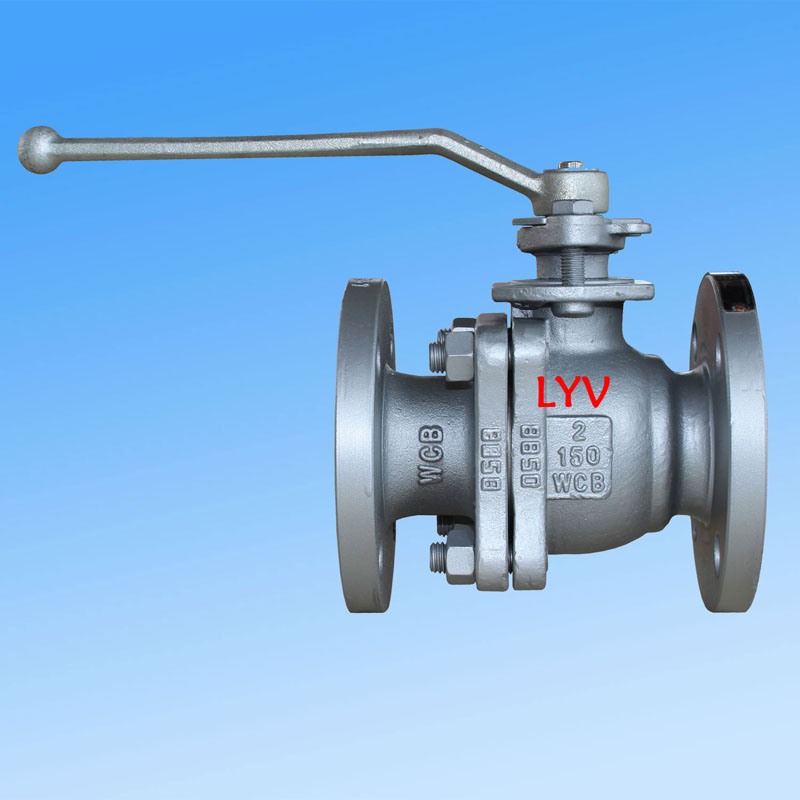

2-टुकड़ा फ्लोटिंग बॉल वाल्व, औद्योगिक पाइपिंग सिस्टम में सबसे व्यापक रूप से उपयोग किए जाने वाले वाल्व प्रकारों में से एक। कंपनी उत्तरी अमेरिका, दक्षिण पूर्व एशिया, रूस और मध्य पूर्व सहित बाजारों में वाल्व निर्यात करती है। सीएनसी मशीनिंग उपकरण और एक कुशल कार्यबल के साथ, LYV® की वार्षिक उत्पादन क्षमता 50,000 वाल्व से अधिक है, जो मानक और कस्टम दोनों आवश्यकताओं का समर्थन करती है।
डिजाइन और निर्माण
2-पीस फ्लोटिंग बॉल वाल्व में फ्लोटिंग बॉल डिज़ाइन के साथ स्प्लिट-बॉडी निर्माण की सुविधा है। के अनुरूप इंजीनियर किया गया हैआईएसओ 17292, एपीआई 608, और एपीआई 6डीमानक. वाल्व अंतिम प्रवेश बॉडी निर्माण के साथ पूर्ण बोर (एफबी) या कम बोर (आरबी) कॉन्फ़िगरेशन में उपलब्ध है। बोनट विकल्पों में बोल्टेड बोनट या विस्तारित बोनट शामिल हैं, और सीट प्रकार नरम सीट या हार्ड-सील धातु वेरिएंट में पेश किए जाते हैं। प्रवाह की दिशा एकदिशात्मक या द्विदिशात्मक हो सकती है, जो विभिन्न प्रक्रिया आवश्यकताओं के लिए लचीलापन प्रदान करती है।
आकार और दबाव सीमा
| दबाव वर्ग |
आकार सीमा (एनपीएस) |
आकार सीमा (डीएन) |
| एएनएसआई कक्षा 150एलबी |
1/2"-10" |
डीएन15 - डीएन250 |
| एएनएसआई कक्षा 300एलबी |
1/2"-8" |
डीएन15 - डीएन200 |
| एएनएसआई कक्षा 600एलबी |
1/2"-4" |
डीएन15 - डीएन100 |
टिप्पणी:पीएन रेटिंग के लिए, वाल्व पीएन0.6, पीएन1.6, पीएन2.0, पीएन2.5 को डीएन250 तक कवर करता है; पीएन4.0 और पीएन5.0 डीएन200 तक; पीएन6.3 और पीएन10.0 डीएन100 तक।
डिज़ाइन और परीक्षण मानक
| मानक श्रेणी |
संदर्भ मानक |
|
डिज़ाइन मानक
|
बीएस एन आईएसओ 17292 (बीएस 5351) / एएसएमई बी16.34 / एपीआई 6डी |
|
निरीक्षण एवं परीक्षण
|
एपीआई 598 / एपीआई 6डी |
|
अग्नि सुरक्षित परीक्षण
|
एपीआई 607 / एपीआई 6एफए |
|
निकला हुआ किनारा-से-निकला हुआ किनारा लंबाई
|
एएनएसआई बी16.10 - छोटा पैटर्न / लंबा पैटर्न |
|
कनेक्शन समाप्त करें
|
फ्लैंग्ड (एएनएसआई बी16.5), बट वेल्ड, सॉकेट वेल्ड |
प्रमुख विशेषताऐं
-
अग्नि-सुरक्षित डिज़ाइन- एपीआई 607/एपीआई 6एफए का अनुपालन करता है
-
विरोधी स्थैतिक डिज़ाइन- सुरक्षित संचालन के लिए स्थैतिक चार्ज को नष्ट करता है
-
ब्लो-आउट प्रूफ स्टेम- दबाव में स्टेम इजेक्शन को रोकता है
-
सेवा माध्यम- प्राकृतिक गैस, तेल, पानी, ऑक्सीजन और अन्य औद्योगिक तरल पदार्थ
-
कटु सेवा- ISO 15156 / NACE MR0175 के अनुरूप
-
वाल्व संचालन- मैनुअल लीवर, वर्म गियर, वायवीय एक्चुएटर, इलेक्ट्रिक एक्चुएटर
निर्माण की सामग्री (बीओएम)
बॉडी और बोनट
| सामग्री ग्रेड |
विवरण |
| एएसटीएम ए216 जीआर. डब्ल्यूसीबी/ए105एन |
कार्बन स्टील |
| एएसटीएम ए352 एलसीबी/एलसीसी/ए350 एलएफ2 |
कम तापमान वाला कार्बन स्टील |
| एएसटीएम ए351 जीआर. सीएफ8/सीएफ8एम |
एसएस 304 / एसएस 316 (स्टेनलेस स्टील) |
| एएसटीएम ए351 जीआर. सीएफ3/सीएफ3एम |
एसएस 304एल / एसएस 316एल (स्टेनलेस स्टील) |
| एएसटीएम ए351 जीआर. सीएफ8सी |
स्टेनलेस स्टील |
| एएसटीएम ए890 4ए/5ए/6ए |
डुप्लेक्स स्टेनलेस स्टील |
ठोस गेंद
| सामग्री ग्रेड |
विवरण |
| ए105एन + ईएनपी / ए105एन + टीसीसी |
इलेक्ट्रोलेस निकल प्लेटिंग/टंगस्टन कार्बाइड कोटिंग के साथ कार्बन स्टील |
| एएसटीएम ए182 एफ304/एफ316 |
एसएस 304 / एसएस 316 |
| एएसटीएम ए182 एफ304एल/एफ316एल |
एसएस 304एल/एसएस 316एल |
| एएसटीएम ए182 एफ347 |
स्टेनलेस स्टील |
| एएसटीएम ए182 एफ51/एफ53/एफ55 |
डुप्लेक्स/सुपर डुप्लेक्स स्टेनलेस स्टील |
हार्ड-सील मेटल सीट के लिए नोट:गेंद की सतह के उपचार में ENP, HCR, WC और वेल्डिंग Ni60 / Ni55 शामिल हैं।
तना
| सामग्री ग्रेड |
विवरण |
| एएसटीएम ए182 एफ6ए |
मार्टेंसिटिक स्टेनलेस स्टील |
| एएसटीएम ए182 एफ304/एफ316/एफ304एल/एफ316एल |
स्टेनलेस स्टील |
| 17‑4 पीएच |
वर्षा-सख्त स्टेनलेस स्टील |
| एएसटीएम ए182 एफ51/एफ53/एफ55 |
डुप्लेक्स/सुपर डुप्लेक्स स्टेनलेस स्टील |
सीटें, बॉडी सील और ग्लैंड पैकिंग
| सामग्री |
आवेदन |
| पीटीएफई वर्जिन |
सीट/बॉडी सील/ग्लैंड पैकिंग |
| 25% ग्लास भरा पीटीएफई (जीएफटी) |
सीट/बॉडी सील/ग्लैंड पैकिंग |
| कार्बन भरा पीटीएफई (सीएफटी) |
सीट/बॉडी सील/ग्लैंड पैकिंग |
| पीक/डेल्रिन |
सीट/बॉडी सील |
| ग्राफोइल (ग्रेफाइट रिंग) |
सीट/बॉडी सील/ग्लैंड पैकिंग |
आवेदन और सेवा
2-पीस फ्लोटिंग बॉल वाल्व तेल और गैस, पेट्रोकेमिकल, बिजली उत्पादन, जल उपचार और पाइपलाइन सिस्टम सहित औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त है। यह फ्लैंग्ड, बट वेल्ड, या सॉकेट वेल्ड एंड कनेक्शन के साथ उपलब्ध है, और इसे मैन्युअल रूप से या स्वचालित एक्चुएटर्स के साथ संचालित किया जा सकता है। LYV® अपनी अनुभवी इंजीनियरिंग और उत्पादन टीमों द्वारा समर्थित, बिक्री के बाद पूर्ण सहायता और समय पर डिलीवरी प्रदान करता है।
टिप्पणी:कस्टम सामग्री संयोजन, दबाव रेटिंग, या एक्चुएटर कॉन्फ़िगरेशन के लिए, कृपया अपने प्रोजेक्ट विनिर्देशों के साथ सीधे LYV® से संपर्क करें।
