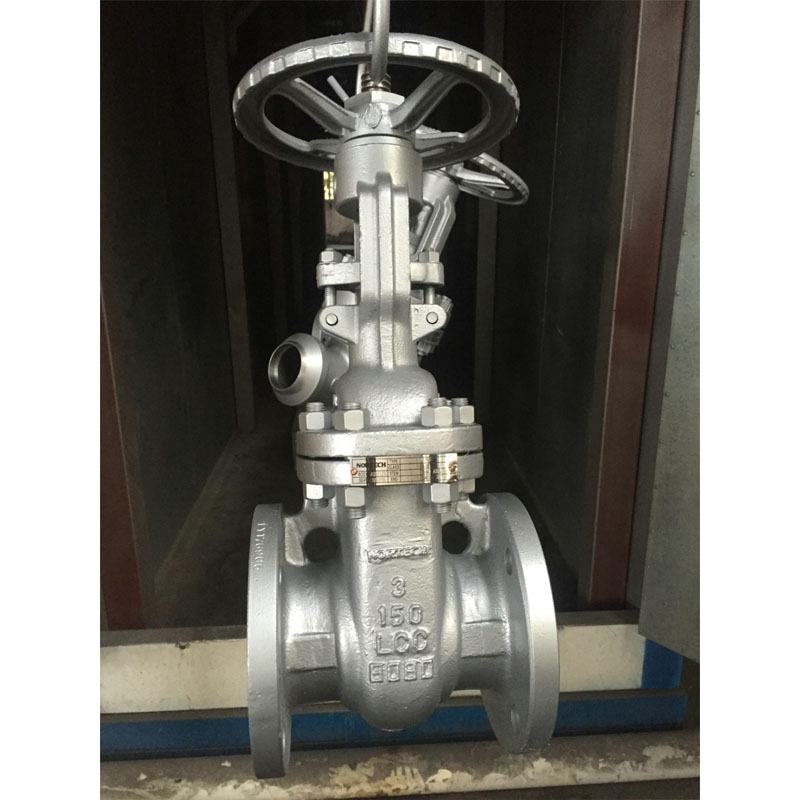

निकला हुआ किनारा गेट वाल्व

एलवाईवी® चीन में निकला हुआ किनारा गेट वाल्व निर्माता और आपूर्तिकर्ता है जिसने एपीआई 6 डी और सीई प्रमाणपत्र को मंजूरी दी है। हम निश्चिंत रहने की गुणवत्ता का पालन करते हैं कि अंतरात्मा की कीमत, समर्पित सेवा, आप हम पर भरोसा कर सकते हैं।

निकला हुआ किनारा गेट वाल्व एक लाइनर-मोशन वाल्व है जो प्रक्रिया प्रवाह के लिए लंबवत फ्लैट क्लोजर तत्व का उपयोग करता है, जो तरल और गैस सेवाओं के लिए ऑन-ऑफ फ़ंक्शन करने के लिए बंद करने के लिए प्रवाह प्रवाह में स्लाइड करता है। दो निकला हुआ किनारा के साथ पाइपलाइन। पानी, प्राकृतिक गैस, तेल, पेट्रो और पेट्रोकेमिकल संयंत्रों के लिए गेट वाल्व का व्यापक रूप से विभिन्न उद्योगों में उपयोग किया जा सकता है। .

डिजाइन और परीक्षण अंतर्राष्ट्रीय मानक:

डिजाइन मानक : एपीआई 600, एएसएमई बी16.34

निरीक्षण और परीक्षण मानक: एपीआई 598

निकला हुआ किनारा करने के लिए निकला हुआ किनारा लंबाई: एएनएसआई बी 16.10

अंत कनेक्शन: एएनएसआई बी 16.5 के लिए निकला हुआ किनारा,

निर्माता आकार और दबाव सीमा:

NPS 2â से 48 (ANSI कक्षा 150LB के लिए)

NPS 2â से 40â (ANSI कक्षा 300LB के लिए)

NPS 2â से 24â (ANSI कक्षा 600LB के लिए)

NPS 2â से 20â (ANSI कक्षा 900LB के लिए)

NPS 2â से 16â (ANSI कक्षा 1500LB के लिए)

NPS 2â से 12â (ANSI कक्षा 2500LB के लिए)

निर्माण निकाय: बाहरी स्क्रू और योक (OS&Y)

बोनट/कवर का प्रकार: बोल्टेड बोनट (BB) / प्रेशराइज्ड सील बोनट (PSB)

सीट का प्रकार: हार्डसील धातु का प्रकार

स्टेम टाइप: रिंग स्टेम

गैस्केट: सर्पिल घाव गैस्केट

फ्लो डायरेक्शनल: यूनी-डायरेक्शनल

सेवा माध्यम: प्राकृतिक गैस, तेल, पानी, गैस, आदि

भगोड़ा उत्सर्जन: आईएसओ 15848

वाल्व ऑपरेशन: हैंडव्हील / वर्म-गियर / मोटर एक्ट्यूएटर

MOC (सामग्री का बिल â BOM):

बॉडी और बोनट: एएसटीएम ए 216 जीआर। डब्ल्यूसीबी (कार्बन स्टील)

: ASTM A352 LCB / LCC (कम तापमान। कार्बन स्टील)

: ASTM A217 WC1/WC6/WC9/C5 (उच्च तापमान कार्बन स्टील)

: एएसटीएम ए 351 जीआर। CF 8 / CF 8M (SS 304 / SS 316) (स्टेनलेस स्टील)

: एएसटीएम ए 351 जीआर। CF 3 / CF 3M (SS 304L / SS 316L) (स्टेनलेस स्टील)

: एएसटीएम A351 जीआर। CF8C

: ASTM A890 4A / 5A/ 6A (डुप्लेक्स स्टेनलेस स्टील)

डिस्क : ASTM A216 GR.WCB /

: एएसटीएम A352 एलसीबी / एलसीसी

: ASTM A217 WC1/WC6/WC9/C5

: एएसटीएम ए 351 जीआर। सीएफ 8 / सीएफ 8एम (एसएस 304 / एसएस 316)

: एएसटीएम ए 351 जीआर। सीएफ 3 / सीएफ 3एम (एसएस 304एल / एसएस 316एल)

: एएसटीएम A351 जीआर। CF8C

: एएसटीएम ए890 4ए / 5ए/ 6ए

स्टेम: ASTM A182 F6a

:एएसटीएम A182 F304 / F316 / F304L / F316L

: 17/4 पीएच

: एएसटीएम A182 F51/ F53/ F55

सीट रिंग: : ASTM A105N / A105N

: एएसटीएम ए 182 F304 / F316

: एएसटीएम ए 182 F304L / F316L

: एएसटीएम ए 182 एफ347 : एएसटीएम ए182 एफ51/ एफ53 /एफ55

गैस्केट: एसएस सर्पिल घाव + ग्रेफाइट, या एसएस सर्पिल घाव + पीटीएफई, या प्रबलित पीटीएफई

ग्रंथि पैकिंग: लचीला ग्रेफाइट / PTFE
