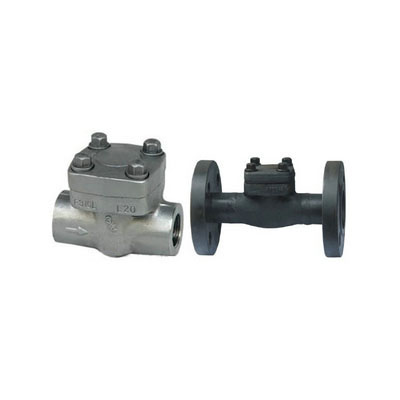

जाली स्टील चेक वाल्व

एलवाईवी® एक पेशेवर चीन जाली स्टील चेक वाल्व निर्माता और आपूर्तिकर्ता है, यदि आप कम कीमत के साथ सर्वश्रेष्ठ फोर्जिंग चेक वाल्व की तलाश कर रहे हैं, तो हमसे अभी परामर्श करें!

एलवाईवी® जाली स्टील चेक वाल्व परिचय

एलवाईवी® फोर्जिंग चेक वाल्व डिजाइन और विनिर्माण मानक: API602; परीक्षण और निरीक्षण मानक: एपीआई 598; सॉकेट का आकार: ASME B16.11

जाली स्टील चेक वाल्व की डिजाइन संरचना और विशेषताएं

जाली स्टील चेक वाल्व एपीआई 602, एसएसएस-एसपी-118 (मानक उपलब्ध) और एएनएसआई बी 16.34, बी 35352 का अनुपालन करते हैं। API598 के अनुसार निरीक्षण और परीक्षण, MSS-Sp-25 के अनुसार अंकन।

निम्नलिखित संरचना को अपनाएं

पूर्ण या कम व्यास

संरचनात्मक लंबाई ANSI B16.10 है

एएनएसआई बी 16.5 के अनुसार निकला हुआ किनारा आकार

प्रेशर सेल्फ-टाइटिंग बोनट

पोल सपोर्ट टाइप (OS&Y)

स्व-केंद्रित प्लेटिन प्रकार

सीट को पूरी तरह से सील कर दें

इंटीग्रल वाल्व बॉडी निकला हुआ किनारा

वेल्डिंग सिरे ASME B16.25 के अनुसार हैं

आरटीजे बॉडी कैप कनेक्शन फॉर्म

बोल्टेड, घाव गैस्केट सीलबंद वाल्व कवर, थ्रेडेड, पूरी तरह से सोल्डर्ड वाल्व कवर और थ्रेडेड इंटरनल प्रेशर सेल्फ-सीलिंग वाल्व कवर

LYV फोर्जिंग चेक वाल्व माध्यम पर ही निर्भर करता है और स्वचालित रूप से वाल्व डिस्क को खोलता और बंद करता है, जिसका उपयोग मीडिया बैकफ्लो वाल्व को रोकने के लिए किया जाता है, जिसे चेक वाल्व, चेक वाल्व, काउंटरफ्लो वाल्व और बैक प्रेशर वाल्व के रूप में भी जाना जाता है। चेक वाल्व एक स्वचालित वाल्व से संबंधित है, इसका मुख्य कार्य माध्यम के बैकफ़्लो को रोकना है, पंप और ड्राइव मोटर को उलटने से रोकना है, साथ ही कंटेनर माध्यम का निर्वहन भी है। चेक वाल्व का उपयोग पाइपों को खिलाने के लिए भी किया जा सकता है जहां दबाव सिस्टम के दबाव से अधिक हो सकता है। चेक वाल्व को मुख्य रूप से स्विंग चेक वाल्व (गुरुत्वाकर्षण के केंद्र के अनुसार घूर्णन) और चेक वाल्व उठाने (अक्ष के साथ आगे बढ़ने) में विभाजित किया जा सकता है।

एलवाईवी® आवेदन के जाली स्टील चेक वाल्व

शहरी निर्माण, रासायनिक उद्योग, धातु विज्ञान, पेट्रोलियम, दवा, भोजन, पेय, पर्यावरण संरक्षण और अन्य क्षेत्र

LYV फोर्जिंग चेक वाल्व फ़ीचर और एप्लिकेशन

इस प्रकार के वाल्व का उद्देश्य माध्यम को केवल एक दिशा में प्रवाहित होने देना है, और प्रवाह की दिशा को रोकना है। आमतौर पर वाल्व स्वचालित रूप से काम करता है। डिस्क एक दिशा में बहने वाले द्रव के दबाव की क्रिया के तहत खुलती है; जब द्रव विपरीत दिशा में बहता है, तो द्रव का दबाव और डिस्क का सेल्फ-रीसेंट डिस्क प्रवाह को काटने के लिए सीट पर कार्य करता है।

आंतरिक थ्रेड चेक वाल्व और तितली चेक वाल्व इस प्रकार के वाल्व से संबंधित हैं, जिसमें स्विंग चेक वाल्व और लिफ्ट चेक वाल्व शामिल हैं। स्विंग चेक वाल्व में एक हिंगेड मैकेनिज्म और एक डोर जैसी डिस्क होती है जो झुकी हुई सीट की सतह के खिलाफ स्वतंत्र रूप से टिकी होती है। यह सुनिश्चित करने के लिए कि डिस्क हर बार सीट की सतह तक पहुंचती है, डिस्क को हिंज किया जाता है ताकि डिस्क को स्विंग करने के लिए पर्याप्त जगह मिल सके और सीट के साथ सही, पूर्ण डिस्क संपर्क हो सके। प्रदर्शन आवश्यकताओं के आधार पर डिस्क को पूरी तरह से धातु से बनाया जा सकता है, या चमड़े, रबर या सिंथेटिक कवर के साथ जड़ा जा सकता है।

स्विंग चेक वाल्व पूरी तरह से खुले होने के साथ, तरल पदार्थ का दबाव वस्तुतः अबाधित होता है, जिसके परिणामस्वरूप वाल्व के माध्यम से अपेक्षाकृत कम दबाव गिरता है। लिफ्ट चेक वाल्व डिस्क वाल्व बॉडी सीट सीलिंग सतह पर स्थित है। यह वाल्व ग्लोब वाल्व की तरह है, सिवाय इसके कि डिस्क को स्वतंत्र रूप से उठाया जा सकता है। द्रव दबाव डिस्क को सीट सीलिंग सतह से उठाता है, और मीडिया बैकफ़्लो डिस्क को सीट पर वापस गिरने और प्रवाह को काटने का कारण बनता है।

सेवा शर्तों के आधार पर, डिस्क पूर्ण-धातु निर्माण की हो सकती है या डिस्क होल्डर पर लगे रबर पैड या रबर रिंग के रूप में हो सकती है। ग्लोब वाल्व की तरह, लिफ्ट चेक वाल्व के माध्यम से प्रवाह पथ संकीर्ण होता है, इसलिए लिफ्ट चेक वाल्व के माध्यम से दबाव ड्रॉप स्विंग चेक वाल्व की तुलना में अधिक होता है, और स्विंग चेक वाल्व प्रवाह कम प्रतिबंधित होता है

इस वाल्व का उपयोग औद्योगिक पाइपलाइन पर मध्यम प्रतिधारा उपकरण को रोकने के लिए किया जाता है

एलवाईवी® जाली स्टील चेक वाल्व विवरण
