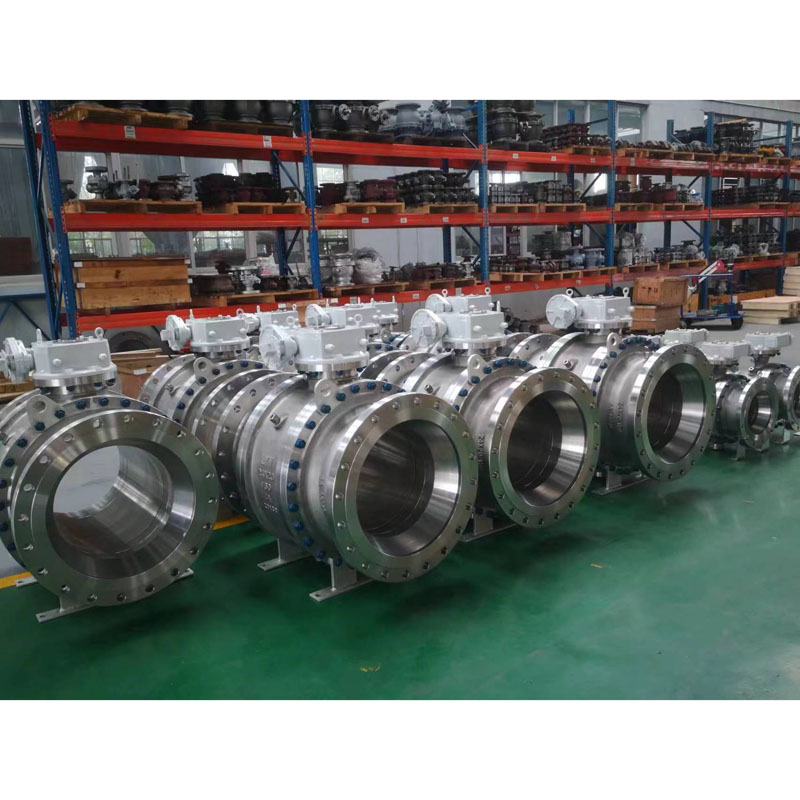

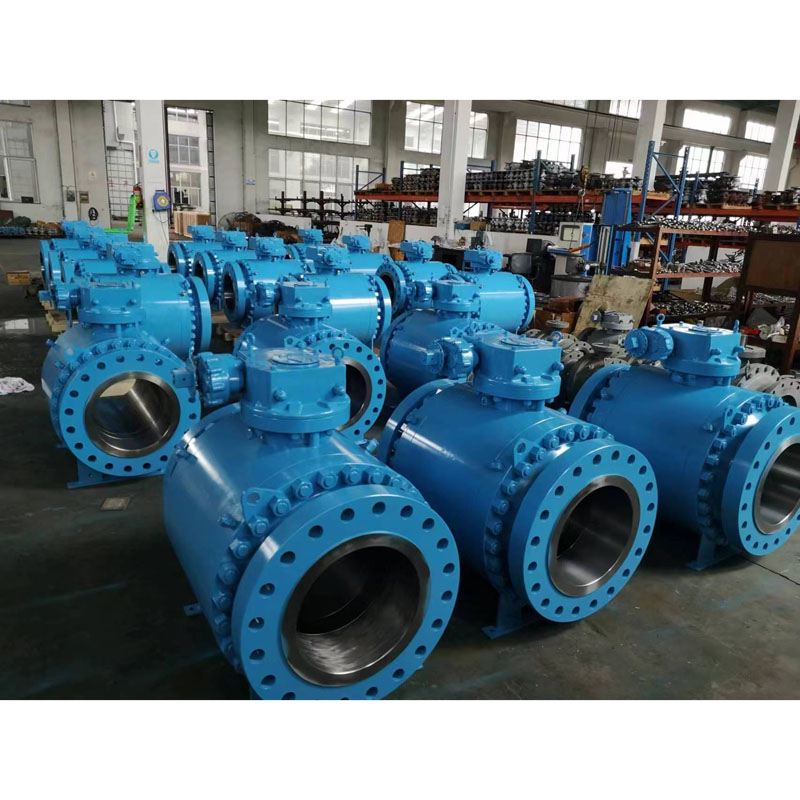

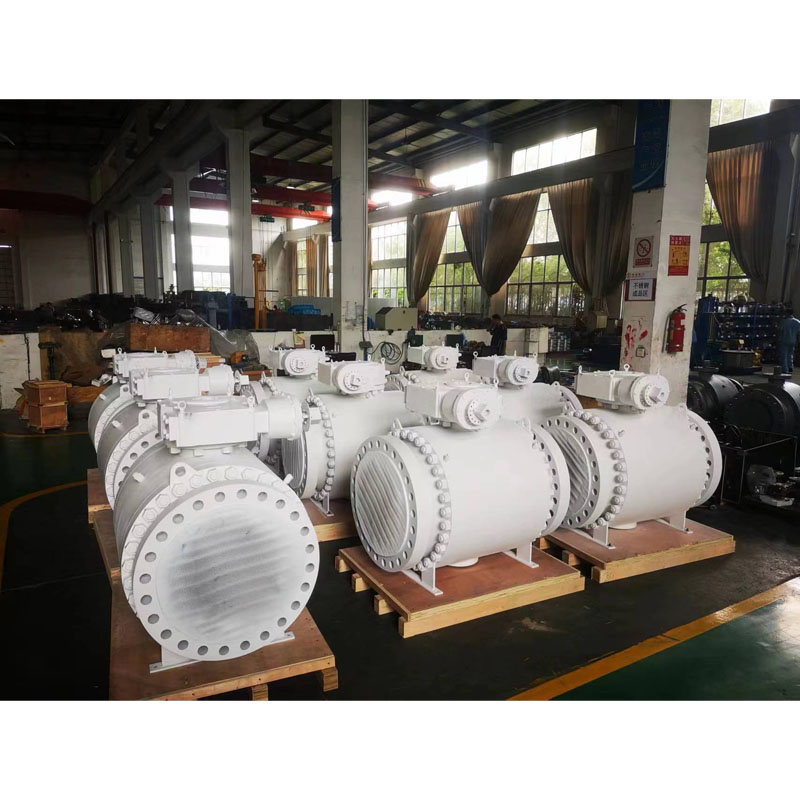

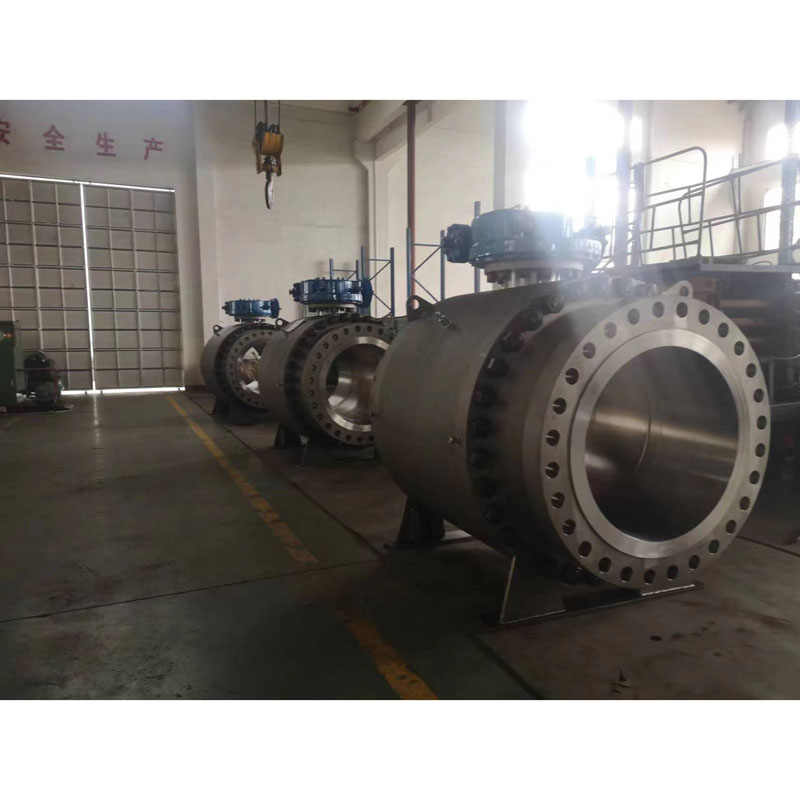

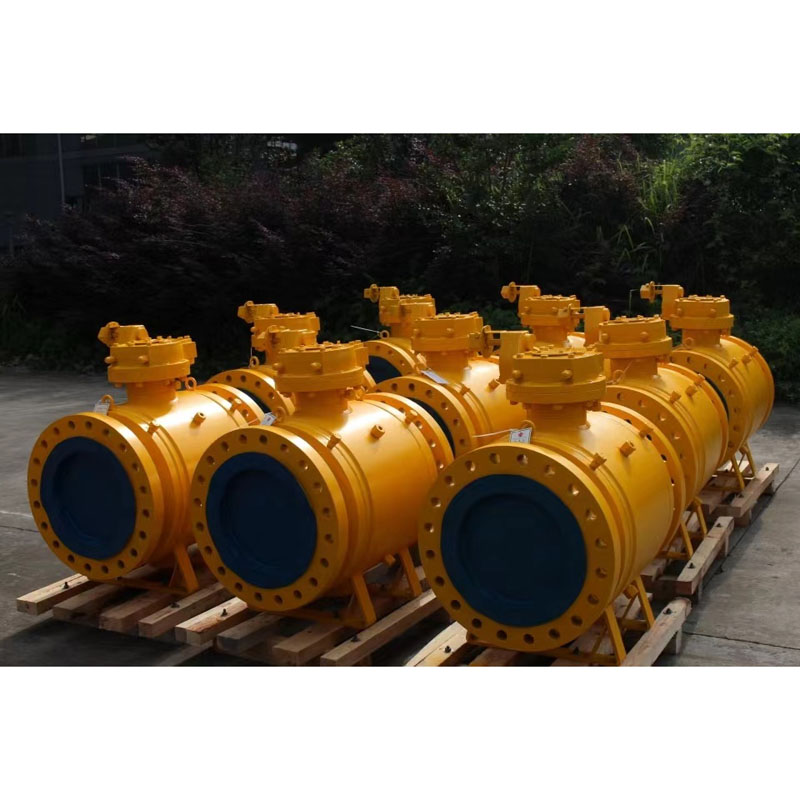

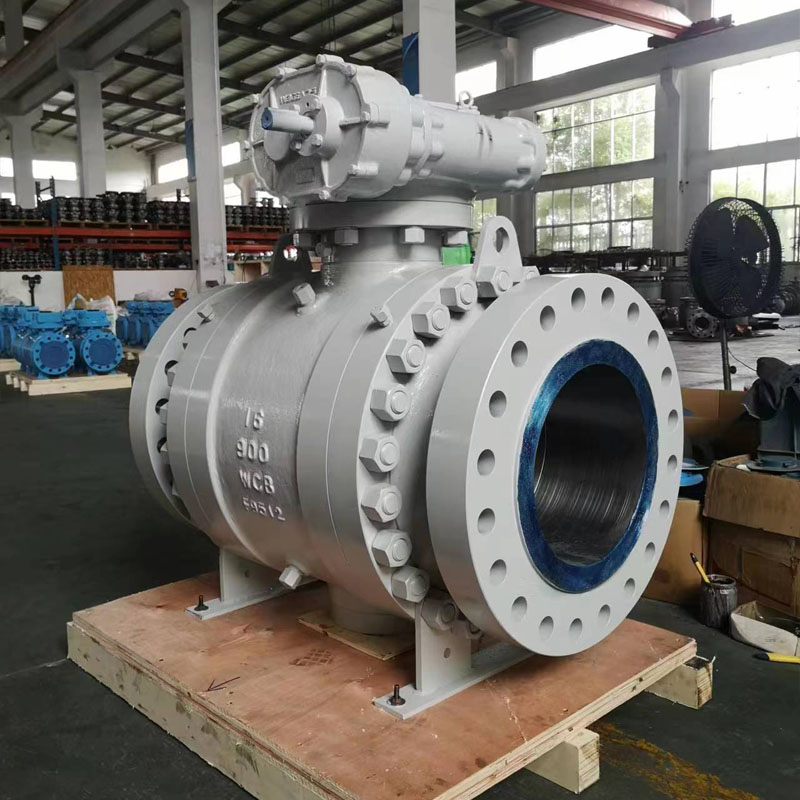

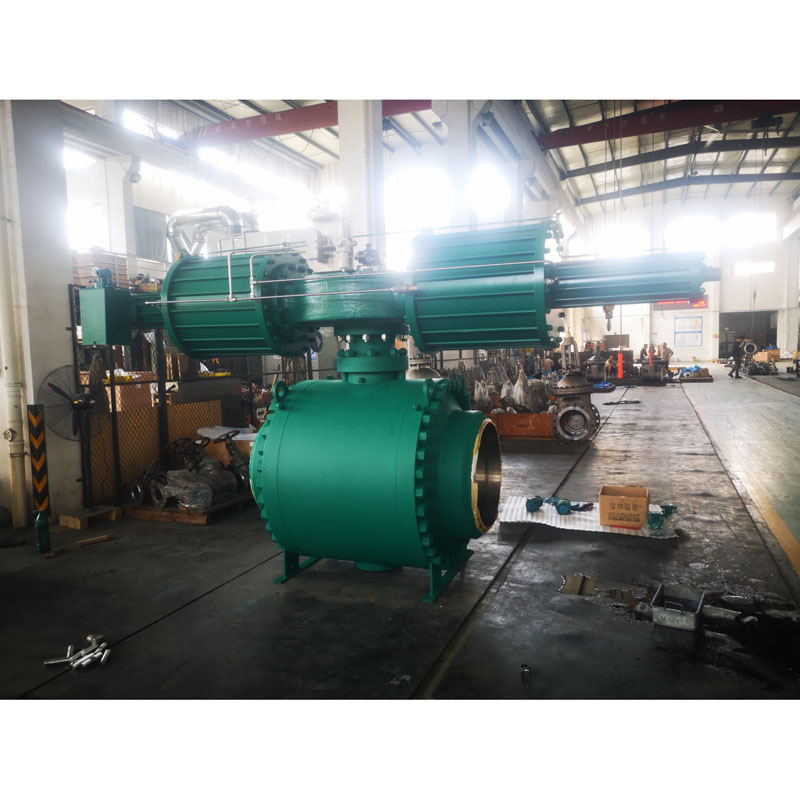

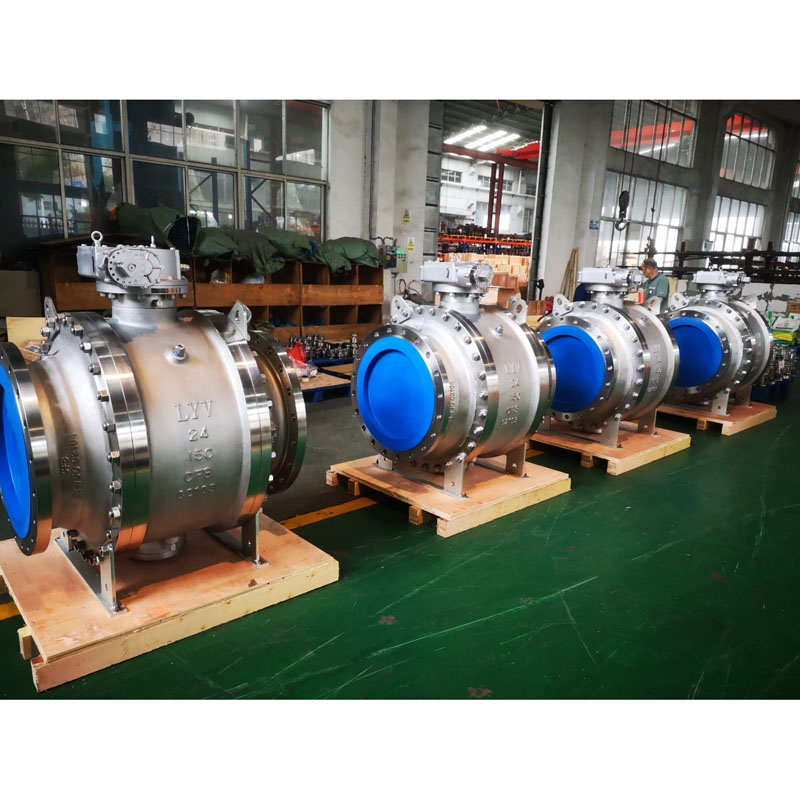

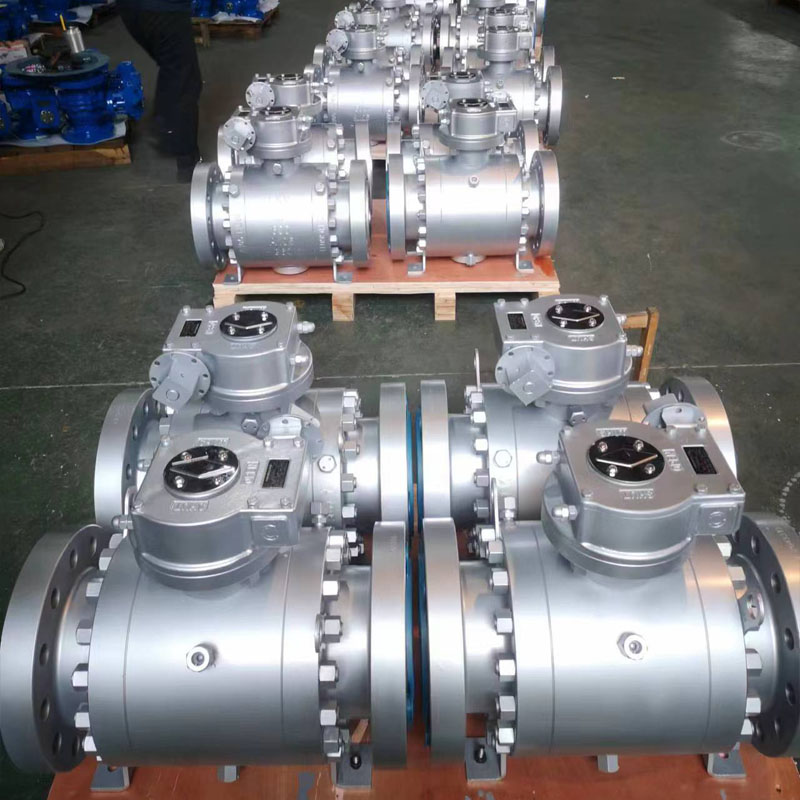

फुल बोर ट्रूनियन माउंटेड बॉल वाल्व

एलवाईवी® फुल बोर ट्रूनियन माउंटेड बॉल वाल्व कई ग्राहकों से संतुष्ट हैं, जो चरम डिजाइन, गुणवत्ता वाले कच्चे माल, उच्च प्रदर्शन और प्रतिस्पर्धी मूल्य चाहते हैं। यदि आप वाल्वों की तलाश कर रहे हैं, तो हमसे अभी परामर्श करें।

फुल बोर ट्रूनियन माउंटेड बॉल वाल्व को डबल ब्लॉक और ब्लीड या डबल पिस्टन प्रकार के साथ डिज़ाइन किया गया है जो स्टेम और सीट दोनों के लिए बॉडी कैविटी के लिए सीलेंट इंजेक्शन सिस्टम से लैस है, ताकि सीट या स्टेम को रोकने के लिए यह अपस्ट्रीम और डाउनस्ट्रीम दोनों सिरों से निकल सके। रिसाव के।

डिजाइन और परीक्षण अंतर्राष्ट्रीय मानक:

डिजाइन मानक: आईएसओ 14313/एएसएमई बी 16.34/एपीआई 6डी

निरीक्षण और परीक्षण मानक: एपीआई 598/एपीआई 6डी

फायर सेफ टेस्टिंग स्टैंडर्ड: एपीआई 607/एपीआई 6एफए

निकला हुआ किनारा करने के लिए निकला हुआ किनारा लंबाई: एएनएसआई बी 16.10 - लघु पैटर्न / लंबी पैटर्न

अंत कनेक्शन: एएनएसआई बी 16.5 के लिए निकला हुआ किनारा, बट वेल्ड समाप्त होता है, स्टॉक वेल्ड समाप्त होता है।

निर्माता आकार और दबाव सीमा:

NPS 2â से 48 (ANSI कक्षा 150LB के लिए)

NPS 2â से 48â (ANSI कक्षा 300LB के लिए)

NPS 2â से 48â (ANSI कक्षा 600LB के लिए)

NPS 2â से 36â (ANSI कक्षा 900LB के लिए)

NPS 2â से 24â (ANSI कक्षा 1500LB के लिए)

NPS 2â से 12â (ANSI कक्षा 2500LB के लिए)

या

DN50 से DN1200 (PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa के लिए)

DN50 से DN1200 (PN4.0Mpa, PN5.0Mpa के लिए)

DN50 से DN1200 (PN6.3Mpa, PN10.0Mpa के लिए)

DN50 से DN900 (PN15.0Mpa के लिए)

DN50 से DN600 (PN25.0Mpa के लिए)

पाइप बोर: पूर्ण बोर (एफबी)

कंस्ट्रक्शन बॉडी: एंड एंट्री

बोनट/कवर टाइप: बोल्टेड बोनट/एक्सटेंडेड बोनट

सीट का प्रकार: सॉफ्ट टाइप/ हार्डसील मेटल टाइप

फ्लो डायरेक्शनल: यूनी-डायरेक्शनल/बाय-डायरेक्शनल

सेवा माध्यम: प्राकृतिक गैस, तेल, पानी, ऑक्सीजन गैस, आदि

सेवा: SOUR, ISO 15156/ NACE MR0175

भगोड़ा उत्सर्जन: आईएसओ 15848

फ़ीचर: अग्नि सुरक्षा डिजाइन

विरोधी स्थैतिक डिजाइन

ब्लो-आउट प्रूफ स्टेम

डबल ब्लॉक और ब्लीक डिजाइन

आईएसओ 5211 माउंटेड आईपीएडी

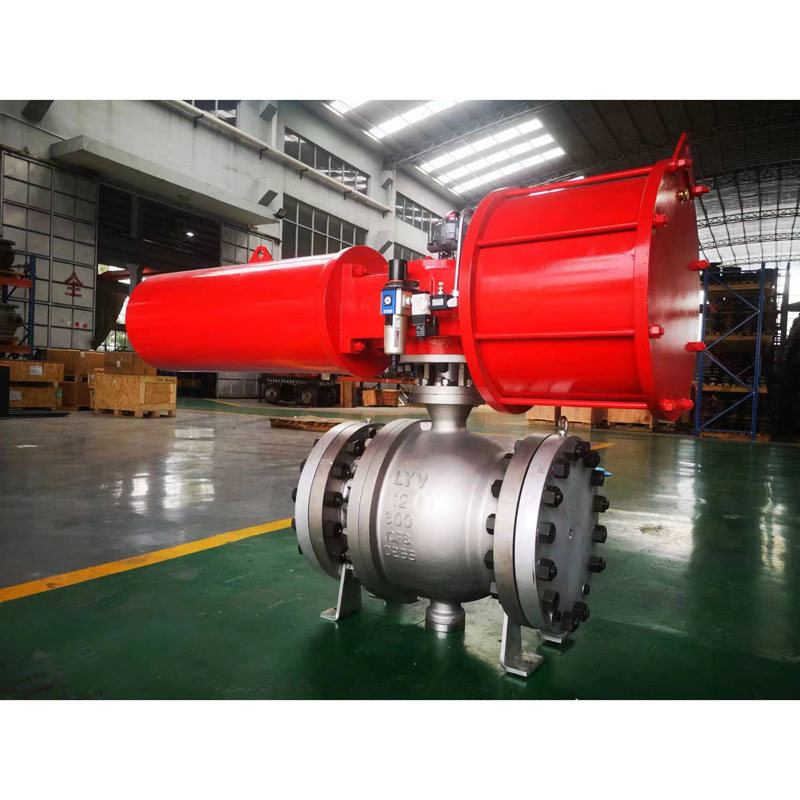

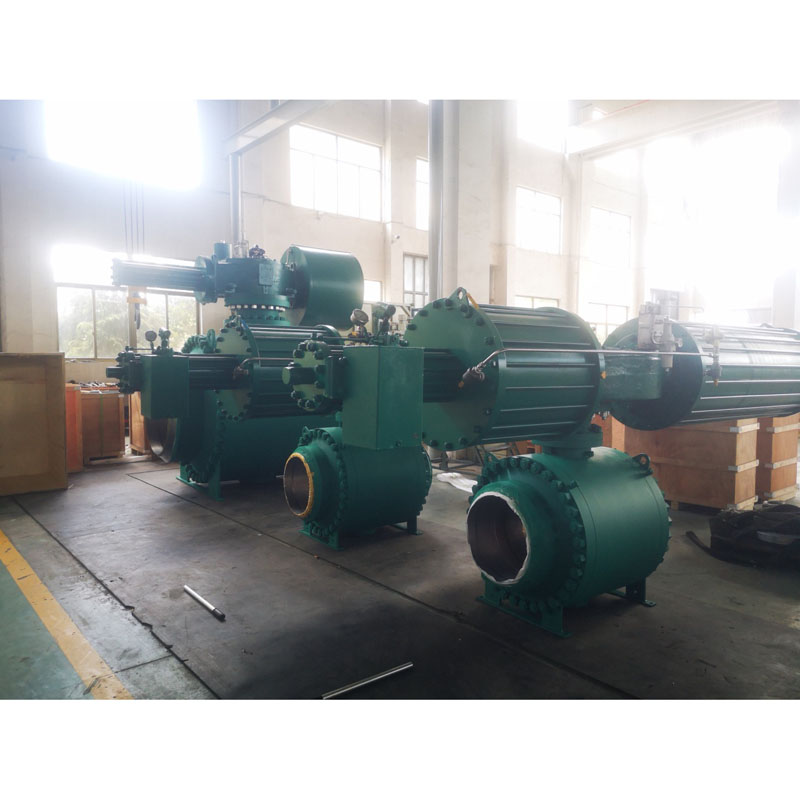

वाल्व ऑपरेशन: मैनुअल लीवर / वर्म-गियर / एक्ट्यूएटर ऑपरेटेड / न्यूमेटिक एक्ट्यूएटर / मोटर एक्ट्यूएटर

MOC (सामग्री का बिल â BOM):

बॉडी और बोनट: एएसटीएम ए 216 जीआर। WCB / ASTM A105N (कार्बन स्टील)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (कम तापमान। कार्बन स्टील)

: एएसटीएम ए 351 जीआर। CF 8 / CF 8M (SS 304 / SS 316) (स्टेनलेस स्टील)

: एएसटीएम ए 351 जीआर। CF 3 / CF 3M (SS 304L / SS 316L) (स्टेनलेस स्टील)

: एएसटीएम A351 जीआर। CF8C

: ASTM A890 4A / 5A/ 6A (डुप्लेक्स स्टेनलेस स्टील)

: ASTM A182 F51 / F53/ F55 (डुप्लेक्स स्टेनलेस स्टील)

सॉलिड बॉल: ASTM A105N+ENP/ A105N+TCC

: एएसटीएम ए 182 एफ 304 / एफ 316 (एसएस 304 / एसएस 316)

: एएसटीएम ए 182 एफ 304 एल / एफ 316 एल (एसएस 304 एल / एसएस 316 एल)

: एएसटीएम ए 182 एफ 347

: एएसटीएम A182 F51/ F53 /F55

नोट: हर्सील मेटल सीट टाइप बॉल सरफेस ट्रीटमेंट: ENP, HCR, WC, वेल्डिंग Ni60/ Ni55

स्टेम: ASTM A182 F6a

:एएसटीएम A182 F304 / F316 / F304L / F316L

: 17/4 पीएच

: एएसटीएम A182 F51/ F53/ F55

मेटल सीट रिंग: ASTM A105N+ENP/ A105N+TCC

: एएसटीएम ए 182 एफ 304 / एफ 316 (एसएस 304 / एसएस 316)

: एएसटीएम ए 182 एफ 304 एल / एफ 316 एल (एसएस 304 एल / एसएस 316 एल)

: एएसटीएम ए 182 एफ 347

: एएसटीएम A182 F51/ F53 /F55

नोट: हर्सील मेटल सीट टाइप सीट रिंग सरफेस ट्रीटमेंट: ENP, HCR, WC, वेल्डिंग Ni60/ Ni55

सीट सीलिंग: PTFE वर्जिन / 25% ग्लास फिल्ड PTFE â GFT / कार्बन फिल्ड PTFE â CFT

: PEEK / Delrin / Grafoil â ग्रेफाइट रिंग

ग्रंथि पैकिंग: PTFE वर्जिन / 25% ग्लास भरा PTFE â GFT / कार्बन भरा PTFE â CFT

: ग्रेफॉयल â ग्रेफाइट रिंग

ट्रूनियन माउंटेड बॉल वाल्व क्या है?

ट्रूनियन माउंटेड बॉल वाल्व एक त्रैमासिक टर्निंग वाल्व है जो पाइपलाइनों में बहने वाले माध्यम को रोकने में मदद करता है। ट्रूनियन माउंटेड बॉल वाल्व की अनूठी विशेषता केंद्र में स्थित एक गोल या गोलाकार आकार में इसकी डिस्क है। यह प्रवाह को रोकने या शुरू करने के लिए घूमता रहता है।
